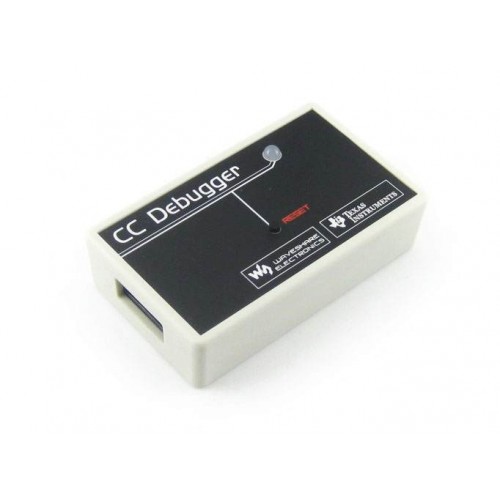

Texas Instruments CC Debugger & programozó

A CC Debugger a Texas Instruments CCxxxx 8051-alapú System-on-Chip (SoC) eszközök programozására és "debuggolására" használható. Támogatja CCxxxx RF transceiver-eket. Továbbá használható CC85xx eszközök konfigurálására a PurePath Wireless Configuratorral.

Jellemzői:
Támogatott operációs rendszer: Windows 2000, Windows xp sp2/sp3, Windows Vista 32bit, Windows 7 32bit
Cél feszültség: 1.2V~3.6V
Alkalmas rá, hogy a cél hardver a programozóról kapjon tápellátást

Támogatott szoftver:
IAR Embedded Workbench For C8051
SmartRF Flash Programmer
SmartRF Studio
SmartRF Packet Sniffer
PurePath Wireless Configurator

Csatlakozás a PC-hez:
USB porton

Csatlakozás a cél hardverhez:
10 eres IDC csatlakozón (2x5 2.54mm lábosztással).

Támogatott eszközök
Programmozás és debuggolás az alábbi 8051-alapú TI SoC:
CC1110, CC1111
CC2430, CC2431
CC2510, CC2511
CC2530, CC2531, CC2533
CC2540, CC2541
CC2543, CC2544, CC2545

Transceivers vezérlés SmartRF Studio-val:
CC1120, CC1121, CC1125, CC1175
CC1101, CC110L, CC113L, CC115L
CC2520

CC85xx eszköz vezérlés PurePath Wireless Configuratorral:
CC8520, CC8521
CC8530, CC8531

LED állapotok jelentése:
Nem világít: Az készülék nincs táp alatt vagy nincs rajta megfelelő firmware.
Mindkét led világít: A programozó táp alatt van, de nincs rajta megfelelő firmware.
Vörös led villog: A készülék boot visszaállítás módban van.
Vörös led világít: Nem észlelhető csatlakoztatott cél eszköz. Ezt okozhatja egy régi firmware is, vagy csatlakoztatási probléma is (a cél hardver bekötése ellenőrzésre szorul).
Zöld led világít: A cél eszköz megfelelően csatlakoztatva. Lehetséges a programozás/debuggolás.

A csomag tartalma:
CC Debugger × 1
USB kábel × 1
10-eres kábel × 1
CD lemez × 1
