ALTERA Cyclone II fejlesztő lap (OpenEP2C5-C)

FPGA fejlesztő lap ALTERA Cyclone II FGPGA sorozathoz. A lapra egy EP2C5-C került, ami a beépített csatlakozókkal könnyen bővíthető.

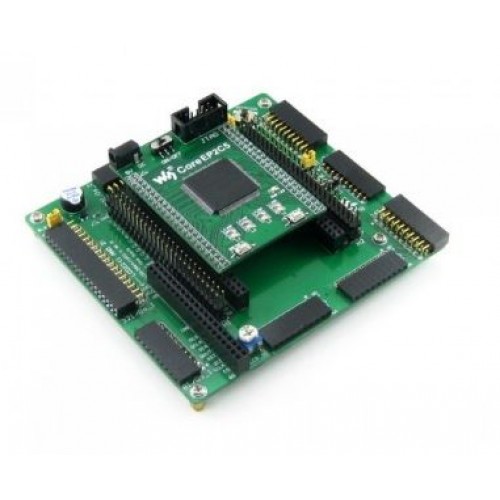

Az OpenEP2C5-C egy FPGA fejlesztő lap aminek része egy DVK600-as alaplap és egy CoreEP2C5 FPGA lap.

1. FPGA CPLD core részei:

2. 8I/Os_1 csatoló: kiegészítő lapok és modulok csatlakoztatására

3. 8I/Os_2 csatoló: kiegészítő lapok és modulok csatlakoztatására

4. 8I/Os_3 csatoló: kiegészítő lapok és modulok csatlakoztatására

5. 8I/Os_4 csatoló: kiegészítő lapok és modulok csatlakoztatására

6. 16I/Os_1 csatoló: kiegészítő lapok és modulok csatlakoztatására

7. 16I/Os_2 csatoló: kiegészítő lapok és modulok csatlakoztatására

8. 32I/Os_1 csatoló: kiegészítő lapok és modulok csatlakoztatására

9. 32I/Os_2 csatoló: kiegészítő lapok és modulok csatlakoztatására

10. FPGA bővítmény csatoló. Az FPGA lábai elérhetők külön csatlakozókkal

11. LCD csatoló az alábbi típusokhoz LCD22, LCD12864, LCD1602

12. ONE-WIRE csatoló pl. hőmérséklet érzékelőkhoz, elektronikus regisztrációs számokhoz, etc.

13. Csipogó

14. Joystick: öt pozíció

15. Potméter: LCD22 háttér világyítás, vagy LCD12864, LCD1602 kontraszt beállításhoz

16. Csipogó jumper

17. Joystick jumper

18. ONE-WIRE jumper

CoreEP2C5 részei:

1.EP2C5T144C8N:az ALTERA Cyclone IV FPGA

    Jellemzői:

        - Üzemi frekvencia: 50MHz

        - Üzemi feszültség: 1.15V~3.465V

        - Foglalat: QFP144

        - I/O szám: 79

        - LE: 4.6K

        - RAM: 120kb

        - PLL: 2

        - Debuggolás/Programozás: JTAG támogatással

2. AMS1117-3.3, 3.3V feszültség stabilizátor

3. AMS1117-1.2, 1.2V feszültség stabilizátor

4. EPCS16, FLASH memória a kód tárolására

5. Táp visszajelző

6. LED-ek

7. Reset gomb

8. nCONFIG gomb: az FPGA chip átkonfigurálásához

9. Bekapcsoló

10 .50M kristály oszcillátor

11. 5V DC jack csatlakozó

12. JTAG csatoló: debuggoláshoz és programozáshoz

13. FPGA láb csatlakozók. VCC, GND és minden I/O port elérhető

14. LED jumperek (zárt állapotban az eszköz meghajtja a LED-eket)

Az eszköz önállóan nem rendelkezik debuggolás/programozás funkcióval. Külső programozó szükséges.

A lap számos bővítménnyel használható. A nyitott és moduláris kialakításának köszönhetően, ideális választás ALTERA Cyclone II sorozathoz tartozó FPGA eszközököre történő fejlesztésekhez.

- Használható szoftver: (Quaters II, NIOS II, stb)

- Bemutató kódok (Verilog, VHDL and NIOS II C)

- Kapcsolási rajz (PDF)
